L’intubamento di una caldaia a condensazione richiede una corretta verifica della canna fumaria esistente e la scelta di un sistema fumario adatto alle condizioni di funzionamento dell’impianto.

Per i sistemi domestici a gas fino a 35 kW, AN CAMINI propone AN FLEX, il condotto flessibile in acciaio inox AISI 316L con parete interna liscia, progettato per l’intubamento di canne fumarie esistenti in pressione positiva.

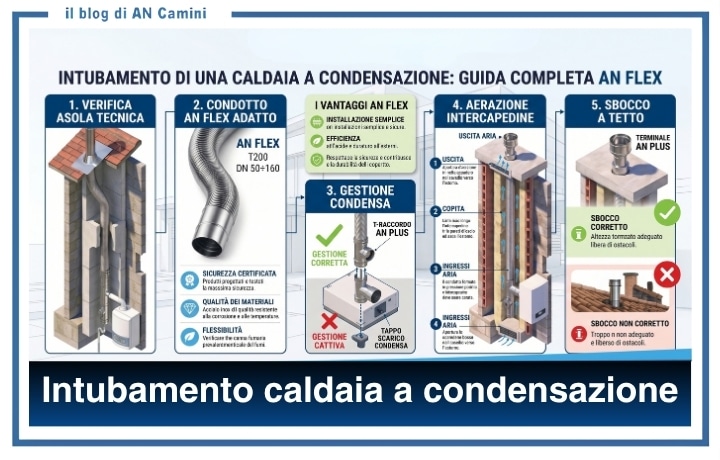

Vediamo le cinque regole fondamentali da conoscere.

1. Verificare l’idoneità dell’asola tecnica

Prima di procedere con l’intubamento è necessario verificare le condizioni del cavedio o della canna fumaria esistente.

L’asola deve avere dimensioni adeguate per consentire l’inserimento del nuovo sistema fumario e garantire lo spazio necessario per l’isolamento e/o la ventilazione di sicurezza.

Devono inoltre essere controllati:

• stato delle pareti, che devono essere integre e stabili;
• verticalità, verificando l’assenza di restringimenti;
• distanze di sicurezza da materiali combustibili e altri impianti;
• pulizia del cavedio, che deve essere privo di fuliggine e ostacoli.

La verifica dell’asola tecnica è il primo passaggio per stabilire l’idoneità all’installazione del nuovo sistema fumario. Il sistema composto dal nuovo condotto e dal cavedio esistente viene dichiarato idoneo dall’installatore in possesso dei requisiti previsti dal DM 37/08.

2. Utilizzare un condotto adatto alla condensazione

Non basta inserire un tubo nella vecchia canna fumaria. Il condotto deve essere adatto a lavorare in presenza di umidità e condensa acida.

AN FLEX è un condotto flessibile in acciaio inox AISI 316L con parete interna liscia, caratterizzato da:

• P1, funzionamento in pressione positiva;
• W, funzionamento ad umido;
• V2, resistenza alla corrosione della condensa acida dei fumi.

Il sistema è certificato secondo la EN 1856-2 ed è disponibile nei diametri DN 50 ÷ 160.

La designazione dichiarata è:

EN 1856-2 T200 P1 W V2 L50010/12 O

L’utilizzo di condotti certificati per la condensazione e la loro posa da parte di installatori in possesso dei requisiti previsti dal DM 37/08 sono condizioni essenziali per la sicurezza e la durata del sistema fumario.

3. Gestire correttamente la condensa

La condensa deve essere raccolta, convogliata e smaltita correttamente.

Nel sistema AN FLEX, la condensa scende lungo la parete interna del condotto e viene raccolta alla base dell’impianto attraverso il raccordo a T AN PLUS.

Dal raccordo, attraverso il tappo scarico condensa, viene convogliata verso lo scarico idoneo nel rispetto della UNI 7129-5.

Una gestione non corretta della condensa può provocare ristagni, corrosioni, rigurgiti nel cavedio, fuoriuscite e gocciolamenti, con possibili danni all’impianto, alle pareti e all’immobile.

4. Nei sistemi in pressione positiva serve l’aerazione

Nei sistemi intubati funzionanti in pressione positiva, l’intercapedine tra il condotto e le pareti dell’asola tecnica deve essere aerata verso l’esterno.

L’aria entra dalla parte bassa del cavedio, risale nell’intercapedine ed esce attraverso l’apertura superiore.

Una corretta aerazione contribuisce alla sicurezza e alla durabilità dell’impianto.

Un’aerazione assente o insufficiente comporta invece un maggiore rischio per la sicurezza del sistema, con particolare attenzione agli edifici condominiali, dove i cavedi possono costituire parti comuni.

5. Prestare attenzione allo sbocco a tetto

Lo sbocco a tetto deve rispettare le prescrizioni della normativa vigente e le condizioni specifiche della copertura.

Il terminale deve essere idoneo al funzionamento in pressione positiva. Per AN FLEX è previsto il terminale tronco-cono AN PLUS.

Lo sbocco deve superare la copertura e trovarsi in una zona idonea e libera da ostacoli, rispettando le zone di rispetto previste.

Una posizione non corretta può favorire la ricaduta dei fumi o della condensa sulla copertura, nei canali e nei pluviali.

AN FLEX: il sistema flessibile in acciaio inox AISI 316L

AN FLEX è il sistema flessibile a parete interna liscia in acciaio inox AISI 316L per l’intubamento di canne fumarie esistenti in pressione positiva.

La flessibilità, la leggerezza e la maneggevolezza del sistema sono pensate per permettere installazioni rapide e professionali.

AN FLEX è parte della gamma AN CAMINI e può essere completato con terminali AN PLUS, raccordi e accessori dedicati, con il supporto della documentazione tecnica e dell’assistenza qualificata.

Intubamento di una caldaia a condensazione: sicurezza prima di tutto

L’intubamento richiede una verifica completa dell’asola tecnica, la scelta di un condotto adatto alla condensazione, una corretta gestione della condensa, l’eventuale aerazione dell’intercapedine e un’adeguata realizzazione dello sbocco a tetto.

AN FLEX, grazie alla sua configurazione flessibile in acciaio inox AISI 316L, rappresenta la soluzione AN CAMINI per gli interventi di intubamento compatibili con le caratteristiche dichiarate del sistema.
